◎ 科技日报记 张佳欣


据最新一期《科学》杂志报道,日本东京大学领导的研究团队利用氮化硼(BN)纳米管作为“模板”,成功制备出直径仅1纳米、约为人类发丝十万分之一的单壁二硫化钼(MoS2)半导体纳米管。这是迄今全球最小的半导体纳米管,不仅验证了几十年前关于超细材料电子特性的理论预测,也为下一代微型电子器件研发提供了新思路。

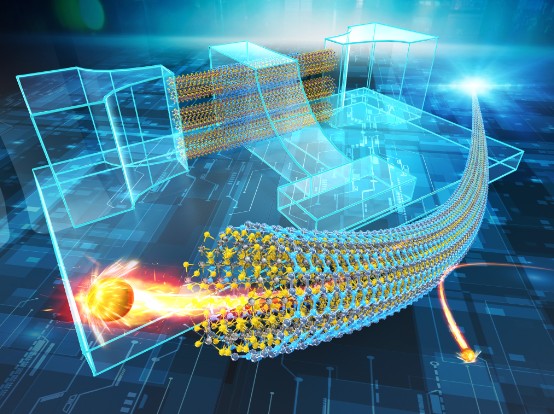

1纳米纳米管示意图。图源:美国科学促进会优瑞科网站

研究团队通过在BN纳米管内部的狭窄空间进行化学反应,合成了直径仅1纳米、具有明确原子结构的单壁MoS2纳米管。他们表示,这种受限空间使原本难以形成的超细MoS2纳米管得以生长,并促进了原子有序排列,从而获得结构明确且高度均一的材料。


研究发现,随着纳米管直径减小,其带隙会随之降低,这一结果证实了25年前提出的理论预测。


现有半导体技术在器件微缩过程中难以保持结构完美,缺陷影响显著,而碳纳米管也存在类似问题。MoS2纳米管在尺寸控制和原子结构一致性方面具有潜在优势,有望为构建超小半导体沟道提供新方案。


不过,这一成果距离实际应用仍有一定距离。目前制备出的纳米管长度仅为数百纳米。下一步,研究团队计划将其长度提高至约1微米(即1000纳米),并尝试利用这一方法制备其他无机纳米管材料,包括磁性材料和超导材料。


该超细二硫化钼半导体纳米管属于前沿新材料与微电子核心技术,知识产权是其成果落地、产业转化的核心保障。这项突破性技术具备极高应用价值,极易形成专利壁垒、技术垄断,直接影响下一代微型电子器件领域的技术布局与市场竞争。


对此,相关主体应及时开展专利挖掘、布局与风险排查,加快核心工艺、材料结构、制备方法等技术的专利申请,做好技术秘密保护;同时跟踪全球同类前沿技术知识产权动态,规避侵权风险,依托知识产权巩固技术优势,推动科研成果向产业化落地转化。
